Plataforma elevadora - HDS70 Tandem

HDS70 Tandem

Nr. artículo: HDS70xxxxxF02 | Ficha técnica: Descargar

Variantes de productos

Versión especial

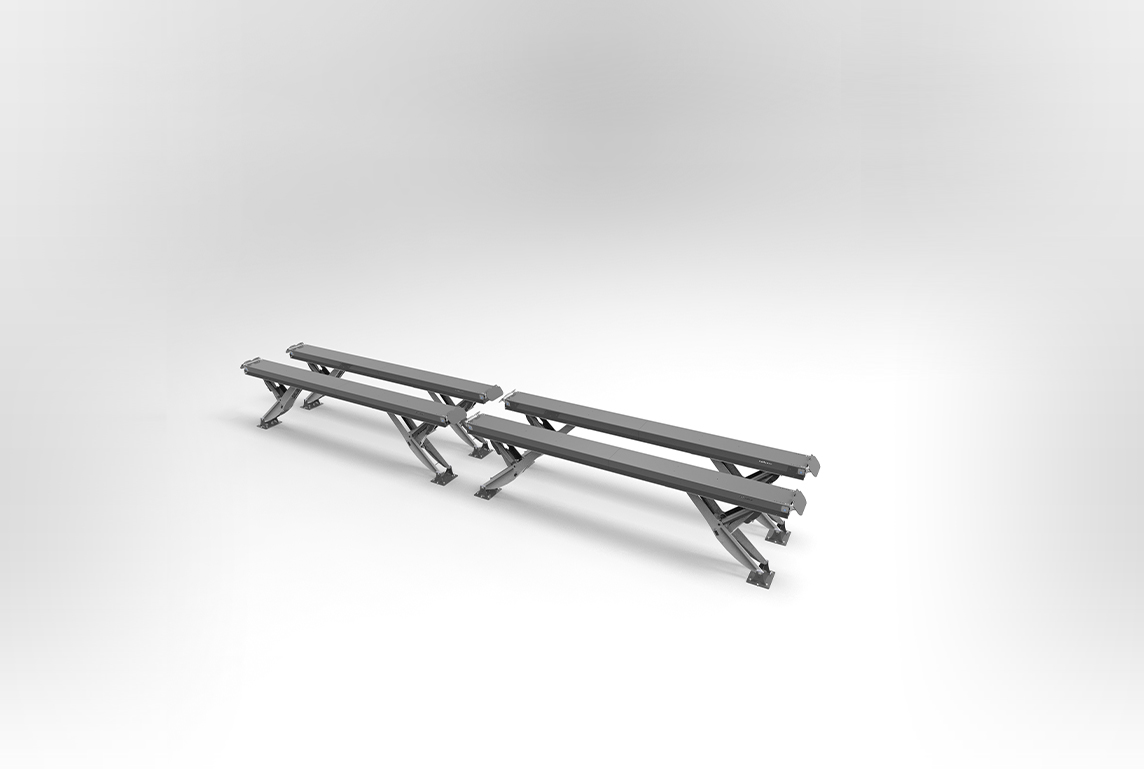

Un elevador tándem HDS70 consta de 2 elevadores individuales combinados en serie, es ideal para vehículos largos, como por ejemplo camión con semiremolque completo o trenes de de carretera. La capacidad de carga total es de 70 t (2 x 35 t). Cadad elevador se puede también utilizar como elevador individual independiente.

Detalles del producto

Detalles

Accesorios

HDSF07-ST02

Tomas de 230 V

HDSF07-DL02

Conexiones de aire comprimido

HDSF07-BL-LEDXX

Juego de 4 a 10 luces LED

HDSF07-AS0X

Superficie antideslizante
Clase de deslizamiento R13

HDSF0713-235

2 cuñas de accionamiento, 2350 mm

HDSF0713-330

2 cuñas de accionamiento, 3300 mm

HDSF0713-180H

2 cuñas de accionamiento, suspendidas,
1800 mm

HDSMHFL160-200-F07

Gato sin eje 16 t, neumático

HDSF07BA-XXXXX

Nivelación de suelos para
fosos de vías

HDSF07FV-XX

Galvanización en caliente

HDSF07DUROPLEX-XX

Acabado de pintura especial
al galvanizado en caliente

HDSF07-SK01

2ª caja de control en el lavabo

Ventajas de su sistema

FUNCIONAMIENTO SEGURO

Doble seguridad de la carga, hidráulica y mecánica en cada altura de elevación con control preciso y continuo de la plataforma elevadora.

Finkbeiner Y-tec Halbschere — Semi tijera Y-tec Finkbeiner

LIBRE ACCESIBILIDAD

Construcción base sin marcos ni conexiones transversales, de libre acceso desde todos los lados.

Finkbeiner Hebebühne HDS für ergonomisches Arbeiten unter dem angehobenen Fahrzeug — Plataforma elevadora Finkbeiner HDS para un trabajo ergonómico debajo del vehículo elevado

Seitliche Zugänglichkeit der Hebebühne HDS, ideal zur Demontage von Rädern mittels eines Radmontagewagens — Accesibilidad lateral de la plataforma elevadora HDS, ideal para desmontar ruedas mediante un carro de montaje de ruedas

Scherenbühne Finkbeiner HDS für ergonomisches Arbeiten, bei optimaler Zugänglichkeit zum Fahrzeug und besten Lichtverhältnissen — Plataforma elevadora de semi tijera Finkbeiner HDS para un trabajo ergonómico, con óptima accesibilidad al vehículo y las mejores condiciones de iluminación

PERFIL DE LA PLATAFORMA

Plataforma con doble perfil en Z, resistente a la torsión, verwindungssteif, absolutamente uniforme y plano.

HDS Fahrschienenprofil mit integrierter Beleuchtung und 230V-Steckdose — Perfil de la plataforma HDS con iluminación integrada y toma de corriente de 230V

Pneumatischer Achsfreiheber 16 t, verfahrbar zwischen den Fahrschienen der Hebebühne HDS — Elevador para ejes de 16 t, móvil desplazable entre los perfiles de la plataforma elevadora HDS

SEMI TIJERAS Y-TEC CON ELEVACIÓN VERTICAL

Finkbeiner Halbscherenkonstruktion Y-tec, die Halbscheren sind platzsparend an den äußeren Enden der Fahrschienen integriert — Construcción semi tijera Y-tec Finkbeiner, las semi tijeras están integradas en los extremos de la plataforma para ahorra espacio

Die Finkbeiner Y-tec Halbschere für senkrechten Hub — Las semi tijeras Y-tec Finkbeiner para una elevación vertical

UNIVERSAL Y FLEXIBLE

Dependiendo del uso y de las condiciones estructurales, las plataformas elevadoras HDS se pueden instalar tanto sobre el suelo como empotradas. La plataforma individual está disponible con longitudes de 6,5 hasta 14,5 m.

Die Fahrflächen der Finkbeiner Hebebühne HDS sind im versenkten Zustand problemlos überfahrbar — La superficie de las plataformas elevadoras HDS de Finkbeiner se pueden atravesar fácilmente en su versión empotrada

Finkbeiner Hebebühne HDS als Überflurversion, mit Auffahrkeilen. — Plataforma elevadora HDS de Finkbeiner en versión sobre suelo con rampas de acceso.

Unterflurversion der HDS25 — HDS25 como solución empotrada

Finkbeiner Scherenhebebühne HDS, Fahrschienenlänge 13 m, mit Gelenkbus, Tragkraft 25 t — Plataforma elevadora Finkbeiner HDS con bus articulado, longitud de plataforma 13 m

Finkbeiner Hebebühne HDS-Tandem; Betrieb von Lift 1 und Lift 2 einzeln oder gemeinsam — Plataforma elevadora Finkbeiner HDS-Tandem; Funcionamiento de la plataforma 1 y plataforma 2 individual o conjuntamente

Fahrschienenhebebühne Finkbeiner HDS in der Waschhalle, feuerverzinkt. — Plataforma elevadora Finkbeiner HDS en lavadero, galvanizada.

Especificaciones técnicas

Datos técnicos

Nr. artículo		HDS70xxxxxF02
Soporte de recepción	medio de recepción	plataformas
	capacidad de carga	70 t
	número de plataformas	4
	ancho de la plataforma	750 mm
	altura de la plataforma	360 mm
	distancia entre plataformas, max	1100 mm
	superficie de la plataforma	chapa lisa
Altura	Trayectoria	1780 mm
	altura de elevación sobre suelo	2140 mm
	altura de elevación empotrado	1780 mm
Velocidad	tiempo de elevación	90 seg.
Accionamiento	tipo de accionamiento	electrohidráulico
	motor	AC corriente alterna
	potencia del motor	17.6 kW
Fuente de alimentación	tipo de fuente de alimentación	conexión eléctrica
	conexión eléctrica	400V/3Ph+N+PE/50Hz
	conexión de aire comprimido	6 bar
	fusible eléctrico	50 A
Manejo	tipo de manejo	1 unidad de control, central
	control	todas
	control	electrónico
	Arranque suave	sí
Regulación	sincronización	válvula proporcional, infinitamente variable
Aseguracion de la carga	Aseguracion de la carga	hidráulica y mecánica
Tipo de protección		IP65
Carga del suelo	calidad del suelo, resistencia del hormigón	C20/25
Tratamiento de la superficie	Tipo de tratamiento superficial	recubrimiento en polvo
	color	gris RAL7015
