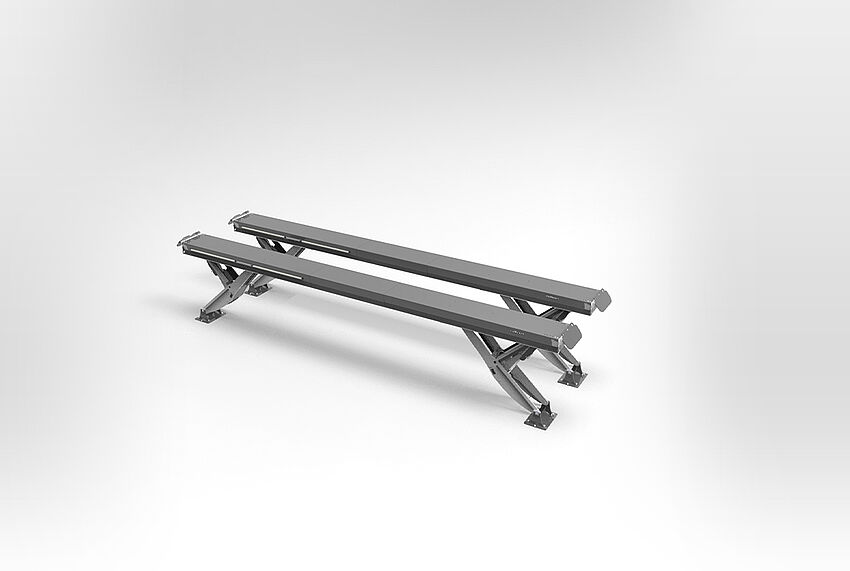

Plataforma elevadora - HDS35 Single
HDS35 Single
Nr. artículo: HDS35xxxxxF02 | Ficha técnica: Descargar
Variantes de productos
Versión especial
galvanizado a fuego| Largo | Articulo-Nr. |
|---|---|
| 6,5 m | HDS3506500F02 |
| 8,0 m | HDS3508000F02 |
| Largo | Articulo-Nr. |
|---|---|
| 9,0 m | HDS3509000F02 |
| 10,0 m | HDS3510000F02 |

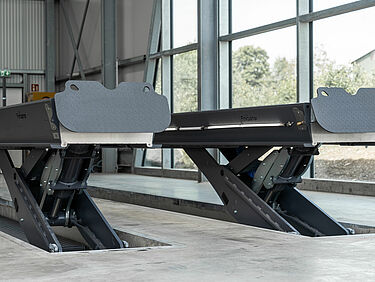

Con una capacidad de carga de 35 t y diferentes longitudes de plataforma desde 6,5 hasta 10 m, es la plataforma elevadora HDS35 la solución ideal para vehículos especiales pesados para una amplia variedad de aplicciones; por ejemplo, vehículos de limpieza o hormigoneras. Su especial diseño y construcción permite un mejor acceso desde todos los lados, para que pueda llegar a cualquier parte del vehículo. La amplia gama de accesorios también garantiza un trabajo eficiente.
Detalles del producto
Imágenes del producto
Imágenes de la aplicación
Accesorios
HDSF07-ST02
Tomas de 230 V
HDSF07-DL02
Conexiones de aire comprimido

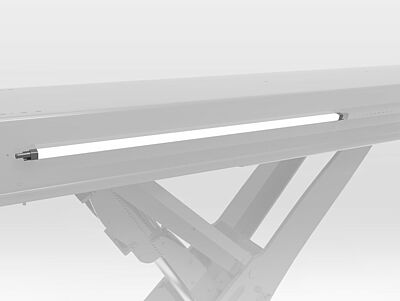

HDSF07-BL-LEDXX
Juego de 4 a 10 luces LED

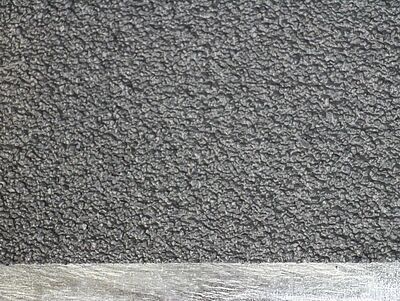

HDSF07-AS0X
Superficie antideslizante
Clase de deslizamiento R13
Clase de deslizamiento R13

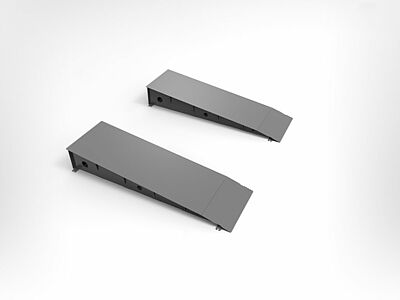

HDSF0713-235
2 cuñas de accionamiento, 2350 mm
HDSF0713-330
2 cuñas de accionamiento, 3300 mm

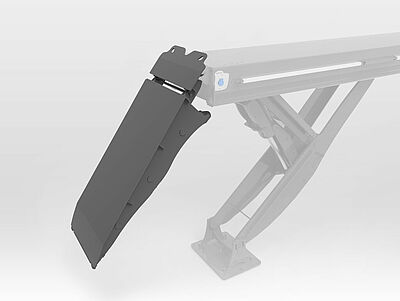

HDSF0713-180H
2 cuñas de accionamiento, suspendidas,
1800 mm
1800 mm

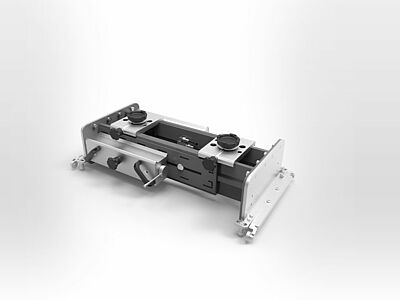

HDSMHFL160-200-F07
Gato sin eje 16 t, neumático
HDSF07BA-XXXXX
Nivelación de suelos para
fosos de vías
fosos de vías

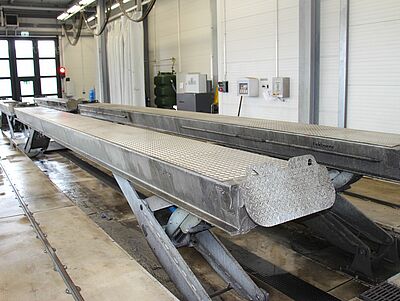

HDSF07FV-XX
Galvanización en caliente

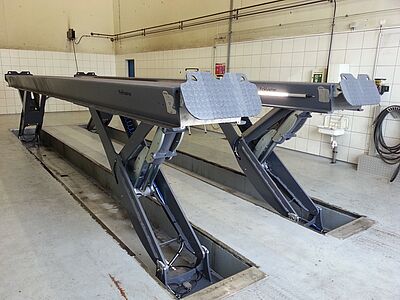

HDSF07DUROPLEX-XX
Acabado de pintura especial
al galvanizado en caliente
al galvanizado en caliente
HDSF07-SK01
2ª caja de control en el lavabo
Ventajas de su sistema
FUNCIONAMIENTO SEGURO
Doble seguridad de la carga, hidráulica y mecánica en cada altura de elevación con control preciso y continuo de la plataforma elevadora.
Semi tijera Y-tec Finkbeiner
LIBRE ACCESIBILIDAD
Construcción base sin marcos ni conexiones transversales, de libre acceso desde todos los lados.

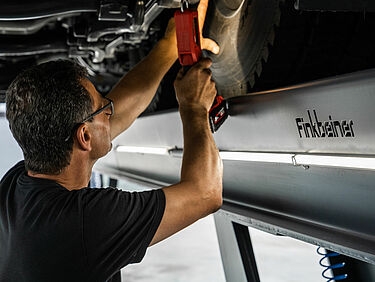

Plataforma elevadora Finkbeiner HDS para un trabajo ergonómico debajo del vehículo elevado
Accesibilidad lateral de la plataforma elevadora HDS, ideal para desmontar ruedas mediante un carro de montaje de ruedas
Plataforma elevadora de semi tijera Finkbeiner HDS para un trabajo ergonómico, con óptima accesibilidad al vehículo y las mejores condiciones de iluminación
PERFIL DE LA PLATAFORMA
Plataforma con doble perfil en Z, resistente a la torsión, verwindungssteif, absolutamente uniforme y plano.
Perfil de la plataforma HDS con iluminación integrada y toma de corriente de 230V
Elevador para ejes de 16 t, móvil desplazable entre los perfiles de la plataforma elevadora HDS
SEMI TIJERAS Y-TEC CON ELEVACIÓN VERTICAL

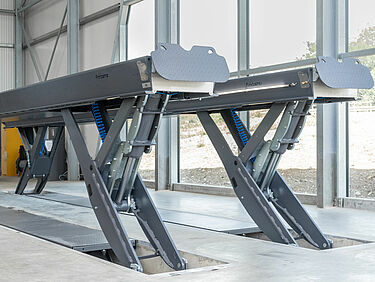

Construcción semi tijera Y-tec Finkbeiner, las semi tijeras están integradas en los extremos de la plataforma para ahorra espacio
Las semi tijeras Y-tec Finkbeiner para una elevación vertical
UNIVERSAL Y FLEXIBLE
Dependiendo del uso y de las condiciones estructurales, las plataformas elevadoras HDS se pueden instalar tanto sobre el suelo como empotradas. La plataforma individual está disponible con longitudes de 6,5 hasta 14,5 m.
La superficie de las plataformas elevadoras HDS de Finkbeiner se pueden atravesar fácilmente en su versión empotrada
Plataforma elevadora HDS de Finkbeiner en versión sobre suelo con rampas de acceso.
HDS25 como solución empotrada
Plataforma elevadora Finkbeiner HDS con bus articulado, longitud de plataforma 13 m
Plataforma elevadora Finkbeiner HDS-Tandem; Funcionamiento de la plataforma 1 y plataforma 2 individual o conjuntamente
Plataforma elevadora Finkbeiner HDS en lavadero, galvanizada.
Especificaciones técnicas
Datos técnicos
| Nr. artículo | HDS35xxxxxF02 | |
| Soporte de recepción | medio de recepción | plataformas |
| capacidad de carga | 35 t | |
| número de plataformas | 2 | |
| ancho de la plataforma | 750 mm | |
| altura de la plataforma | 360 mm | |
| distancia entre plataformas, max | 1100 mm | |
| superficie de la plataforma | chapa lisa | |
| Altura | Trayectoria | 1780 mm |
| altura de elevación sobre suelo | 2140 mm | |
| altura de elevación empotrado | 1780 mm | |
| Velocidad | tiempo de elevación | 90 seg. |
| Accionamiento | tipo de accionamiento | electrohidráulico |
| motor | AC corriente alterna | |
| potencia del motor | 8.8 kW | |
| Fuente de alimentación | tipo de fuente de alimentación | conexión eléctrica |
| conexión eléctrica | 400V/3Ph+N+PE/50Hz | |
| conexión de aire comprimido | 6 bar | |
| fusible eléctrico | 32 A | |

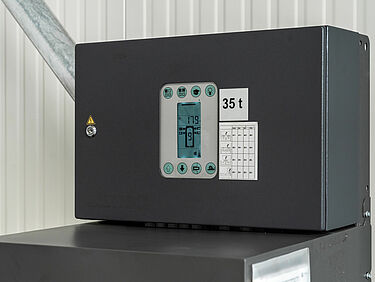

| Manejo | tipo de manejo | 1 unidad de control, central |
| control | electrónico | |
| Arranque suave | sí | |
| Regulación | sincronización | válvula proporcional, infinitamente variable |
| Aseguracion de la carga | Aseguracion de la carga | hidráulica y mecánica |
| Tipo de protección | IP65 | |
| Carga del suelo | calidad del suelo, resistencia del hormigón | C20/25 |
| Tratamiento de la superficie | Tipo de tratamiento superficial | recubrimiento en polvo |
| color | gris RAL7015 |
