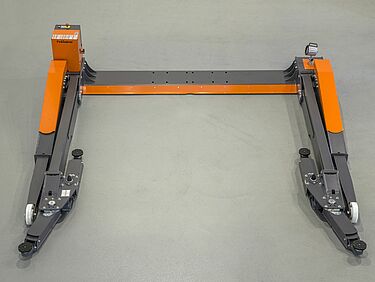

Elevador móvil de 2 columnas - FHB3500-DC01

FHB3500-DC01

Nr. artículo: FHB3500-DC01 | Ficha técnica: Descargar

Variantes de productos

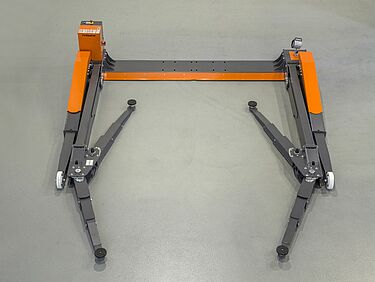

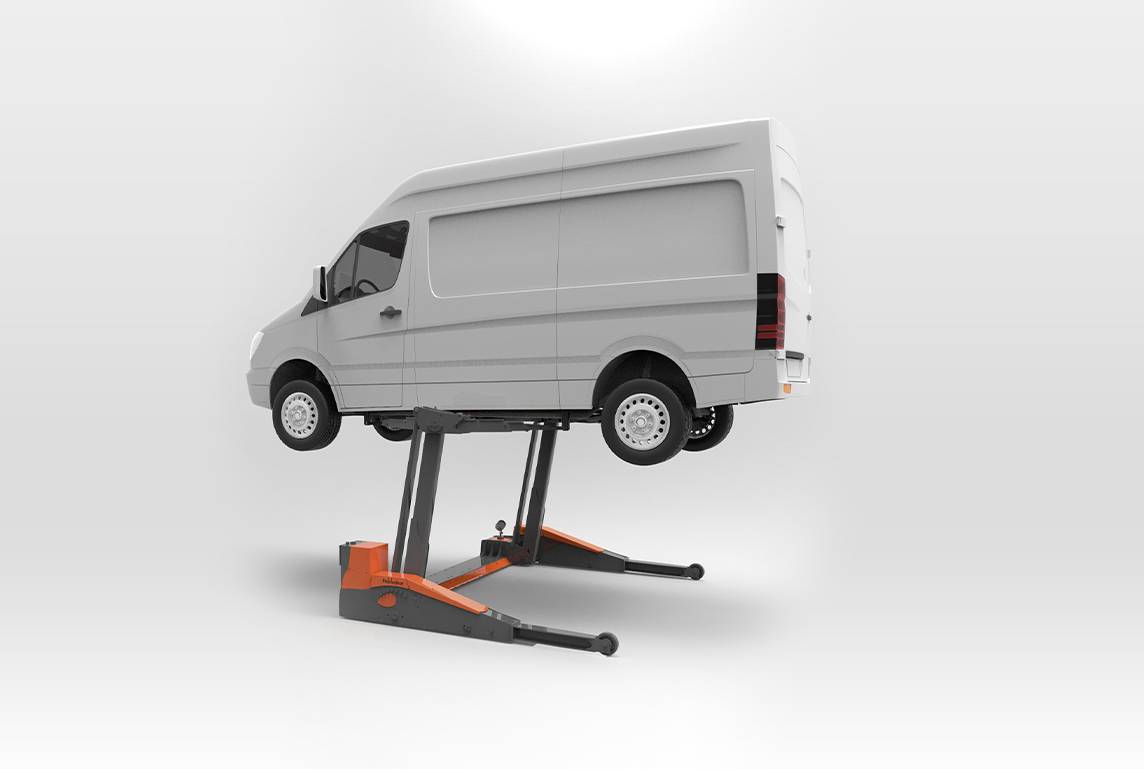

Elevador móvil, capacidad 3500 kg, carrera de elevación 1940 mm, ancho de entrada 2300 mm, alimentación a bateria, accionamiento electrohidráulico, adecuado también para furgonetas

Tenga en cuenta los puntos de recepción prescritos por el fabricante del vehículo y compruebe los soportes de carga adecuados, las dimensiones y el rango de giro de los brazos articulados.

Detalles del producto

Detalles

Imágenes del producto

Imágenes de la aplicación

Videos

CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0iZi1jYXJvdXNlbCIgZGF0YS1wcm9kdWN0LWRldGFpbC1jYXJvdXNlbD4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL29jTVhTRjMyTlBFP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL29jTVhTRjMyTlBFL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICA=

Al hacer clic en Cargar contenido externo, doy mi consentimiento al tratamiento de mis datos por parte de Youtube. Este consentimiento puede revocarse en cualquier momento con efectos para el futuro. Encontrará más información en nuestra seguridad de los datos.

Accesorios

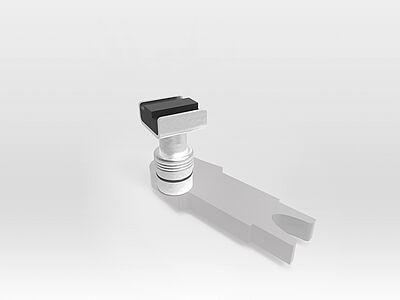

FHB3500-Z-LS03

Lastaufnahmesatz
für VW ID Baureihe

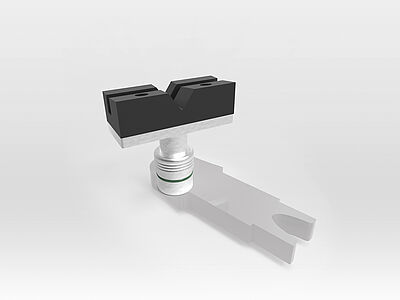

FHB3500-Z-LS04

Lastaufnahmesatz
z.B. für Mercedes-Benz G-Klasse

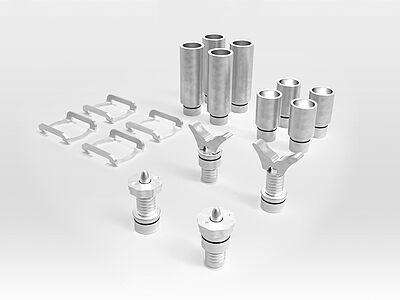

FHB3500-Z-LS06

Lastaufnahmesatz
für Transporter

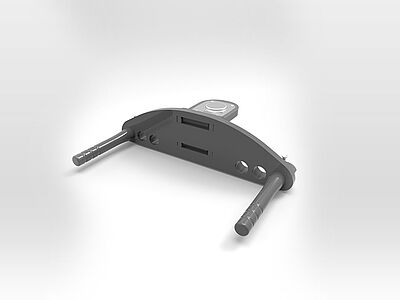

FHB3500-Z-WF625

Radgabeln
Geeignet zum Anheben von Fahrzeugen an den Rädern

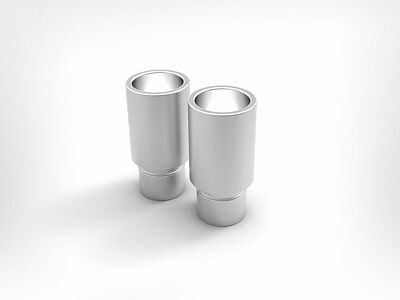

2 distanciadores,
100 mm

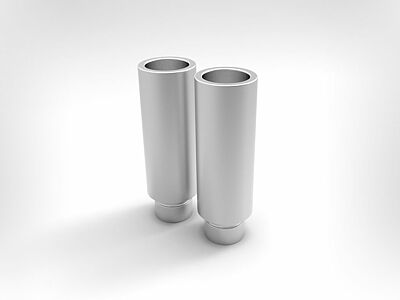

FHB3500-Z-LA200

2 distanciadores,
200 mm

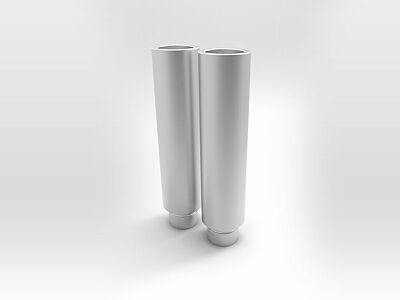

FHB3500-Z-LA300

2 distanciadores,
300 mm

FHB3500-Z-UG

Guías en forma de U para protección antideslizante

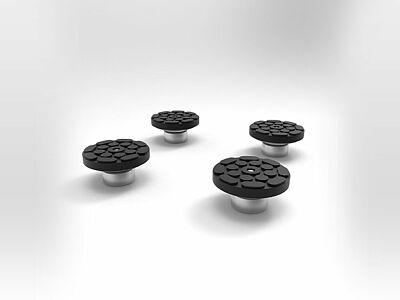

FHB3500-Z-RP01-4

Disco de goma insertable,
Altura 100 mm

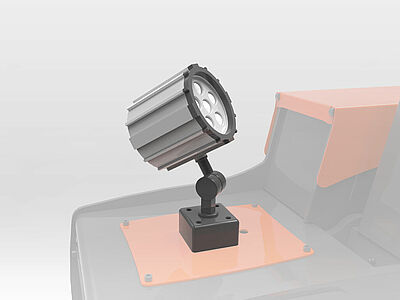

FHB3500-Z-SPOT01

Foco LED,
12W, 24V

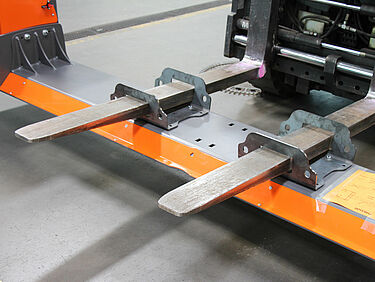

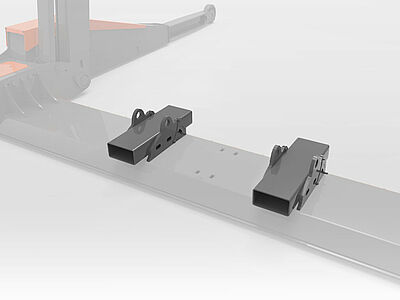

FHB3500-Z-FLP

Bolsillos para carretillas elevadoras

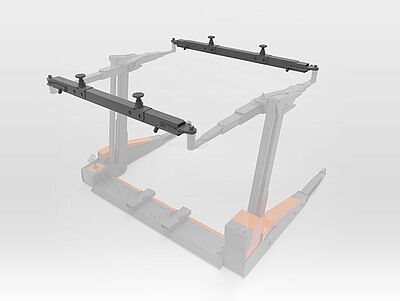

FHB3500-Z-TR03

2 travesaños, 3,5 t,
longitud 2826 mm / 2566 mm

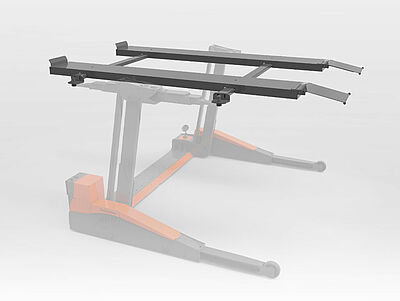

FHB3500-Z-FA3

2 raíles de accionamiento,
2,75 t, longitud 3,5 m,
para coches

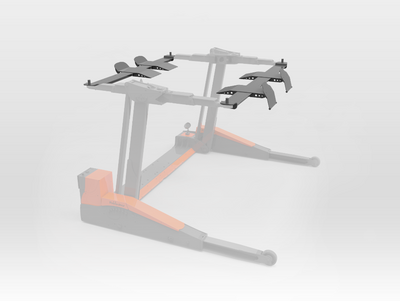

FHB3500-Z-FATORO

Placas de montaje para 4 ruedas,
ajustables individualmente,
para vehículos de campos de golf

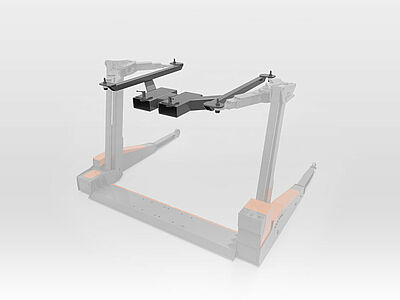

FHB3500-Z-PR232

2 tubos rectangulares para sujetar
los pies del balancín, 1,5 t,
para carretillas de baja y alta elevación

Ventajas de su sistema

ACCESO LIBRE AL VEHÍCULO

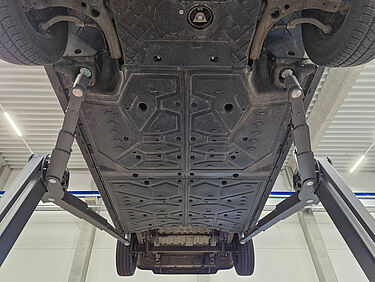

Los elevadores FHB garantizan una libertad de trabajo óptima con libre acceso a los bajos del vehículo y a la zona de las puertas.

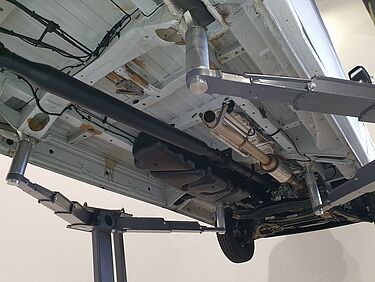

Frei zugänglicher Fahrzeug-Unterboden — Libre acceso a los bajos del vehículo

Die Fahrzeugtüren lassen sich frei öffnen — Las puertas del vehículo se pueden abrir libremente

EL TALLER VARIABLE

El espacio del taller existente sigue siendo versátil. No se requieren instalaciones permanentes.

Elevador móvil FHB, fácilmente desplazable por una sola persona.

El elevador independiente FHB no necesita fijarse al suelo.

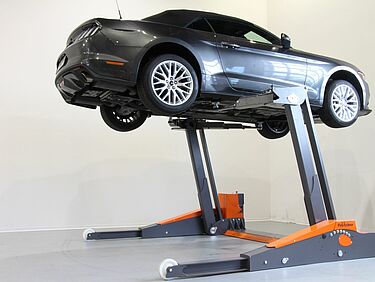

RECEPCIÓN SEGURA DEL VEHÍCULO

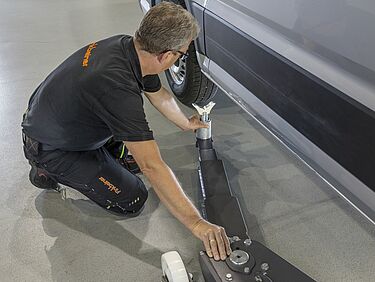

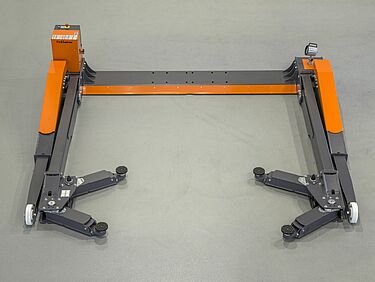

El vehículo entra en el elevador hasta que las ruedas se apoyan en la conexión transversal. A continuación se giran 4 brazos articulados desde el exterior bajo los puntos de recepción del vehículo.

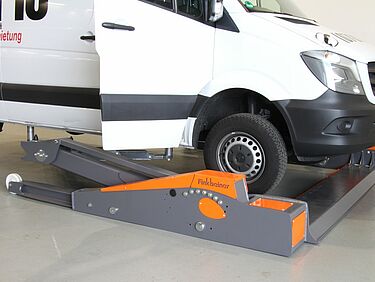

Das Fahrzeug fährt bis zur Querverbindung der Hebebühne ein — El vehículo se acerca hasta la conexión transversal del elevador.

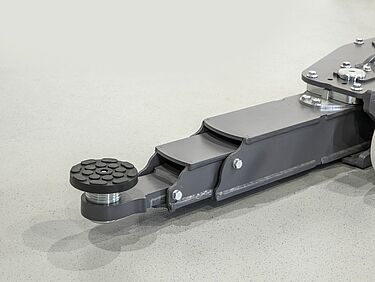

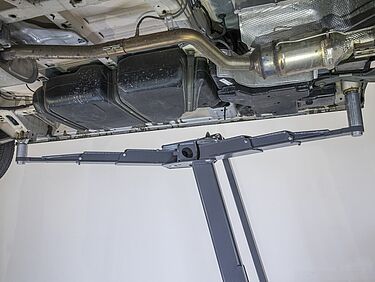

Die Tragarme werden von außen unter die Fahrzeug-Aufnahmepunkte geschwenkt — Los brazos articulados se giran desde el exterior hasta los puntos de recepción del vehículo.

USO FLEXIBLE

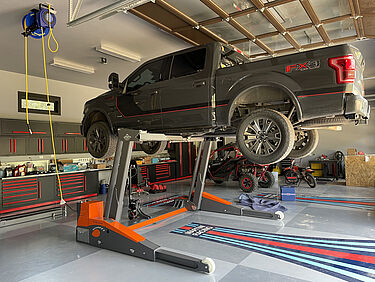

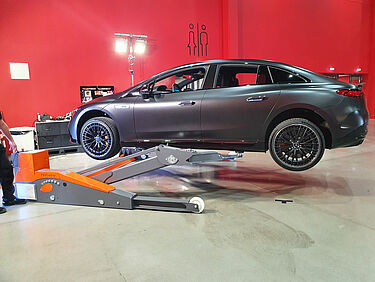

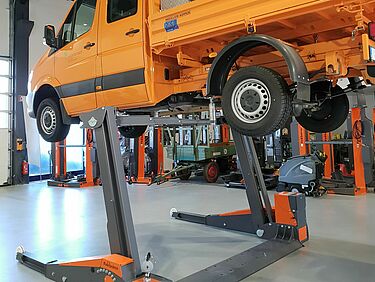

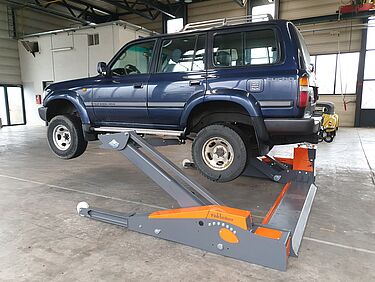

El elevador móvil FHB se puede utilizar de forma flexible para una amplia variedad de vehículos, turismos, SUV y furgonetas, y con los accesorios adecuados también para vehículos especiales, como pequeños tractores y cortacéspedes.

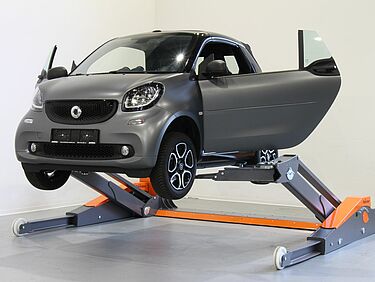

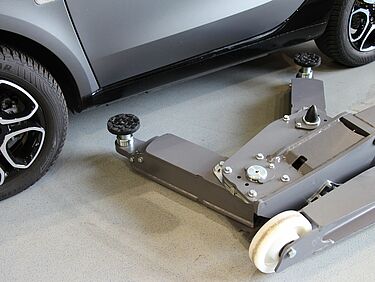

Includo los coches pequeños como el SMART Fortwo se pueden elevar con acceso libre a las puertas

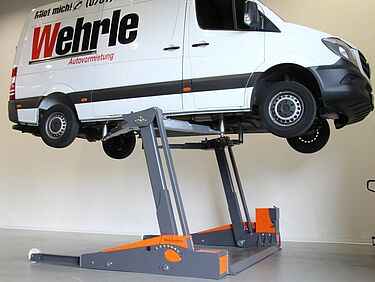

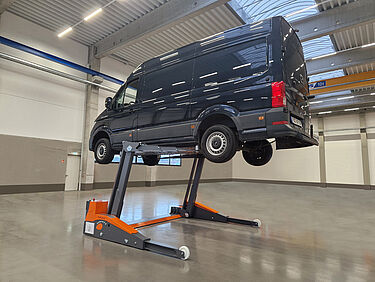

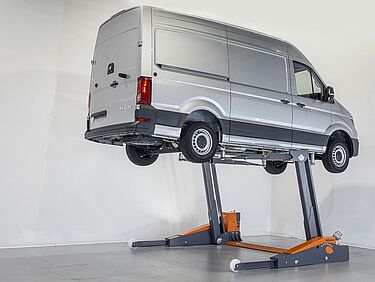

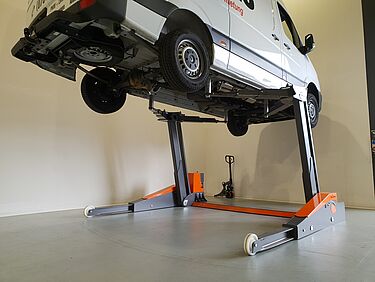

Furgoneta MAN TGE elevada a media altura

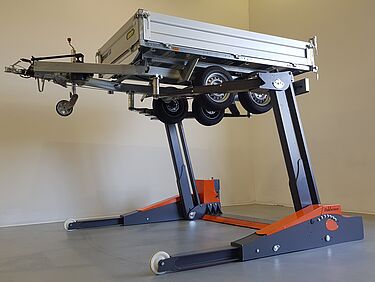

Elevador móvil de 2 columnas FHB3500 de uso universal, también para levantar remolques de hasta 3,5 t

Elevadora móvil FHB3000 con plataformas FA3 como accesorio, ideal para coches clásicos como el Citroen Traction Avant

Especificaciones técnicas

Datos técnicos

Nr. artículo		FHB3500-DC01
Soporte de recepción	medio de recepción	4 brazos articulados, simétricos
	capacidad de carga	3.5 t
	longitud del brazo delantero, min	560 mm
	longitud del brazo delantero, max	1300 mm
	longitud del brazo trasero, min	560 mm
	longitud del brazo trasero, max	1300 mm
	distancia de recepción	2950 mm
	diámetro soporte de recepción	120 mm
Altura	Trayectoria	1800 mm
	Altura de elevación	1940 mm
	altura de recepción, min	120 mm
	altura de ajuste del soporte de recepción	40 mm
Velocidad	tiempo de elevación	40 seg.
	tiempo de descenso (con carga)	40 seg.
Accionamiento	tipo de accionamiento	electrohidráulico
	motor	DC corriente continua
	potencia del motor	2.2 kW
	Aceite	HLP ISO-VG 32
	Cantidad necesaria	aprox. 10 litros
Fuente de alimentación	tipo de fuente de alimentación	a baterias
	tipo de batería	ciclo profundo, sin mantenimiento
	ciclos de elevación a plena carga	20
	capacidad de la batería	80 Ah
	voltaje total de las baterias	24 V
	longitud del cable de carga	1 m
	concepto de carga	cargador integrado
	voltaje de carga	230 V
	frecuencia de la red	50 Hz
	tiempo de carga	8 h

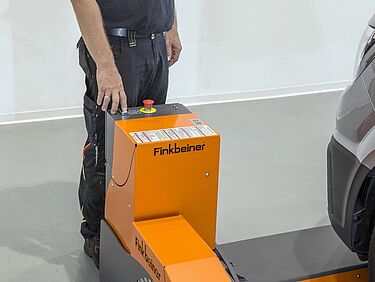

Manejo	tipo de manejo	1 unidad de control, central
	control	electrónico
Regulación	sincronización	control de cilindro maestro-esclavo

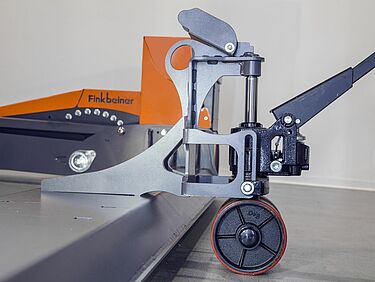

Chasis	Chasis	2 ruedas delante, 1 timón desmontable detrás
	distancia al suelo delante	20 mm
	distancia al suelo detrás	90 mm
Aseguracion de la carga	Aseguracion de la carga	hidráulica y mecánica
Dimensiones	longitud	2960 mm
	ancho	3350 mm
	altura	750 mm
	ancho de entrada	2300 mm
peso		1350 kg
Tipo de protección		IP54
Tratamiento de la superficie	Tipo de tratamiento superficial	recubrimiento en polvo
	color	naranja RAL2004 / gris RAL7015
