Columna móvil - EHB912FDC-wireless
EHB912FDC-wireless
Nr. artículo: EHB912FDC01-H | Ficha técnica: Descargar
Variantes de productos
Columna móvil para vehículos ferroviarios, capacidad de carga 12 t, wireless, accionamiento a batería, sin cable comunicación por radiofrecuencia, accionamiento hidráulico. Carro de elevación con plato de ajuste para la adaptación de diferentes consolas de recepción (selección independiente), altura de recepción variable, altura ajustable en segmentos de 90-mm.
Detalles del producto
Imágenes del producto
Imágenes de la aplicación
Ventajas de su sistema
RENTABILIDAD
Las columnas móviles pueden ser movidas fácilmente por una sola persona y son fáciles de posicionar en el vehículo. Los largos tiempo de preparación para la conexion de las columnas por cable son eliminados con los sistemas de elevacion Wireless Finkbeiner. Además, para el funcionamiento del sistema de elevación no son necesarias conexiones eléctricas con potencias elevadas y puntas de consumo, ya que las columnas móviles funcionan de forma autónoma gracias a sus baterías. Las columnas móviles con accionamiento hidráulico prácticamente no sufren desgaste ni mantenimiento.
Manejo de varios sistemas de elevación EHB simultáneamente en una misma nave
Sistema de elevación móvil EHB907KDC-4 wireless con radiocontrol y accionamiento por batería
Configuración flexible sin molestas conexiones de cables
TECNOLOGÍA WIRELESS
Gracias al control por radio y al accionamiento por batería, los sistemas de elevación Finkbeiner son inalámbricos y extremadamente flexibles. No hay riesgo de tropiezo debido a cables por el suelo o a lo largo de la vía. Además, también se eliminan los tiempos de preparación para las conexiones por cable de columna a columna. Sin pupitres de control separados.
Comunicación entre las columnas elevadoras sin cables mediante radiocomunicación, banda de frecuencia 433 MHz, con dos microprocesadores que se monitorizan mutuamente, probado según DIN EN ISO 13849, categoría de seguridad 3, nivel de rendimiento Plr.
El accionamiento por batería hace que la columna, independiente de la ubicación, sea en gran medida autosuficiente de la conexión a la red eléctrica. Las columnas móviles funcionan con baterías AGM libres de mantenimiento y de ciclo profundo, normalmente para trabajar durante varios días sin recargar.

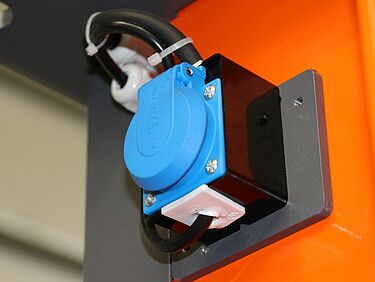

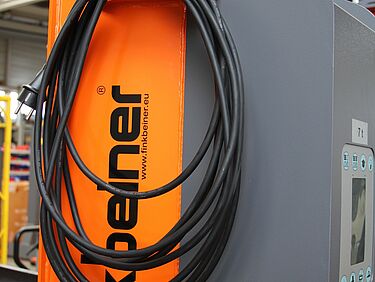

Especialmente práctico: el cargador y el cable de carga están integrados en la columna. Para que la carga sea aún más rápida y sencilla, se pueden conectar varias columnas elevadoras entre sí mediante sus cables de carga y cargarlas a través de una sola toma de corriente de 230 V.
USO FLEXIBLE

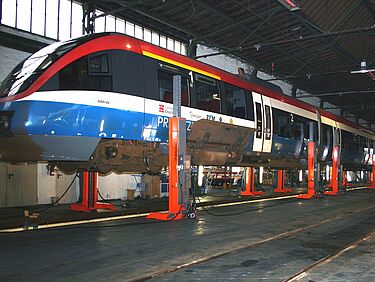

Nuestras columnas móviles están diseñadas para la elevación de vehículos ferroviarios ligeros, como tranvías o vagones. Según el modelo, están equipados con una capacidad de carga de 7,5 t o 12 t y diferentes soportes para la recepción de la carga. Además, las columnas móviles inalámbricas EHB son identicas. Esto significa que el número de columnas por sistema de elevación se puede variar individualmente según las necesidades. Por lo tanto, son posibles hasta 30 columnas móviles por sistema de elevación.
Sistema de columnas móviles EHB907FDC para vehículos ferroviarios ligeros; 7500 kg por columna, soporte de recepcion de la carga regulable en altura
Finkbeiner EHB907KDC-wireless; sistema de elevación móvil, capacidad de carga total 30 t, accionamiento hidráulico
Sistema de elevación Finkbeiner EHB-K, capacidad de carga por columna 12 t, hidráulico, para la elevación de vehículos ferroviarios
Especificaciones técnicas
Datos técnicos
| Nr. artículo | EHB912FDC01-H | |
| Unidad de elevación | tipo de columna | todas las columnas idénticas |
| número máximo de columnas | 12 | |
| Soporte de recepción | medio de recepción | no incluido en el suministro |
| capacidad de carga por columna | 12 t | |
| Altura | Trayectoria | 1750 mm |
| Velocidad | tiempo de elevación | 160 seg. |
| tiempo de descenso | Lastabhängig | |
| Accionamiento | tipo de accionamiento | electrohidráulico |
| motor | DC corriente continua | |
| potencia del motor por columna | 2.2 KW | |
| Fuente de alimentación | tipo de fuente de alimentación | a baterias |
| tipo de batería | ciclo profundo, sin mantenimiento | |
| capacidad de la batería por columna | 80 Ah | |
| ciclos de elevación a plena carga | 10 | |
| voltaje total de las baterias | 24 V | |
| longitud del cable de carga | 10 m | |
| concepto de carga | EasyCharge | |
| voltaje de carga | 230 V | |
| frecuencia de la red | 50 Hz | |
| tiempo de carga | 8 h | |
| Comunicación | por radio, inalámbrico | |
| Manejo | tipo de manejo | manejo en cada columna |
| control | todas, grupo, individual | |
| control | electrónico | |
| Arranque suave | sí | |
| Regulación | sincronización | válvula proporcional, infinitamente variable |
| Chasis | Chasis | en cada columna |

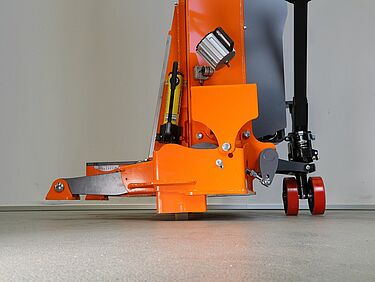

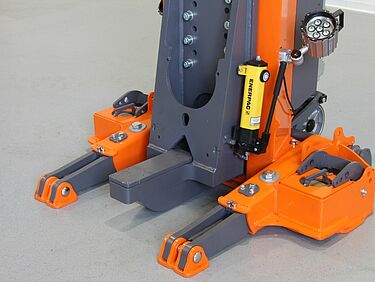

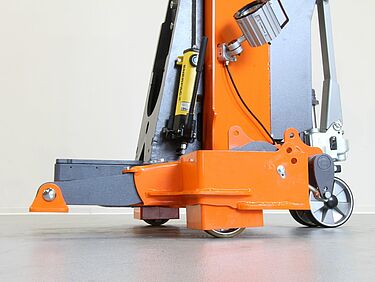

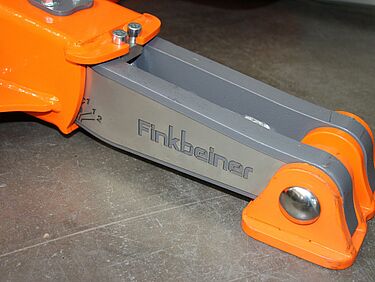

| tipo de chasis delante | 2 ruedas delanteras, extensibles hidráulicamente | |
| tipo de chasis detrás | 1 timón de dirección con ruedas dobles, ajustable hidráulicamente en altura | |
| distancia al suelo delante | 70 mm | |
| distancia al suelo detrás | 90 mm | |
| Aseguracion de la carga | Aseguracion de la carga | hidráulica y mecánica |
| distancia entre anclajes | 10 mm | |
| Dimensiones | longitud | 1260 mm |
| ancho | 1230 mm | |
| altura | 2400 mm | |
| peso | peso por columna | 1115 kg |
| Tipo de protección | IP54 | |
| Tratamiento de la superficie | Tipo de tratamiento superficial | recubrimiento en polvo |
| color | naranja RAL2004 / gris RAL7015 |
