Columnas móviles - EHB908V14DC wireless
EHB908V14DC wireless
Nr. artículo: EHB908V14DC01-H | Ficha técnica: Descargar
Variantes de productos
Versión especial

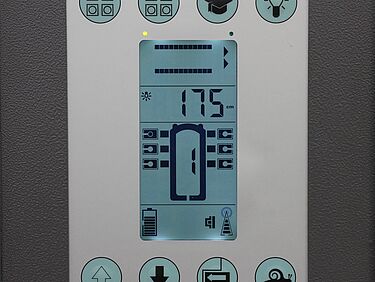

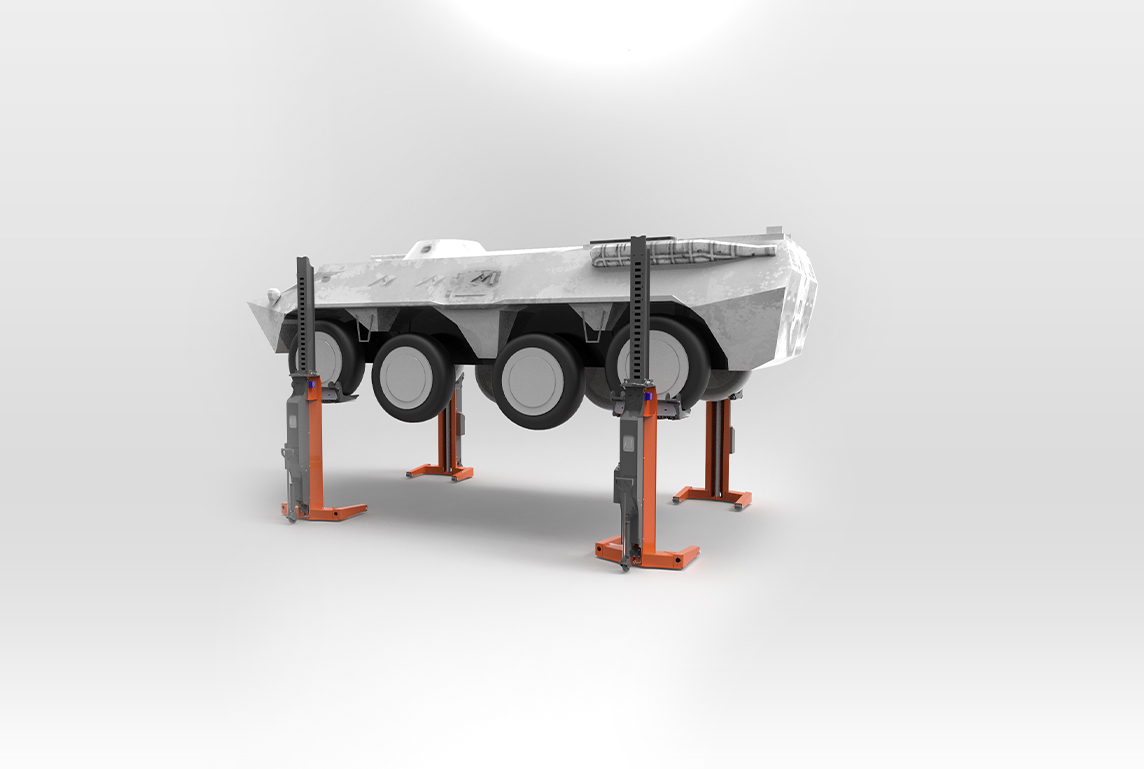

galvanizado a fuegoLas columnas móviles EHB908V14DC con una capacidad de carga de 8,5 t por columna son adecuadas para vehículos industriales pesados o especiales, como por ejemplo vehículos militares. Las horquillas son ajustables para un diámetro de rueda de hasta 1490 mm. Panel de control y palanca de tracción en cada columna. Un sistema de elevacion se puede configurar de la siguiente manera (máximo de 10 columnas por juego):
- Juego de 4 columnas móviles compuesto por 4 columnas idénticas: 4 x EHB908V14DC01-H
- Juego de 6 columnas móviles compuesto por 6 columnas idénticas: 6 x EHB908V14DC01-H
Detalles del producto
Imágenes del producto
Imágenes de la aplicación
Videos
CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0iZi1jYXJvdXNlbCIgZGF0YS1wcm9kdWN0LWRldGFpbC1jYXJvdXNlbD4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL2Z4cUJVa3BNVHlZP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL2Z4cUJVa3BNVHlZL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL0t6QmJxeTFWdmRJP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL0t6QmJxeTFWdmRJL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkLzl1VzFhcFEtdXEwP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpLzl1VzFhcFEtdXEwL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkLzFlZ1FJYXY2aUJVP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpLzFlZ1FJYXY2aUJVL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICA=
Al hacer clic en Cargar contenido externo, doy mi consentimiento al tratamiento de mis datos por parte de Youtube. Este consentimiento puede revocarse en cualquier momento con efectos para el futuro. Encontrará más información en nuestra seguridad de los datos.
Accesorios
EHB907TDH
Tren de rodaje hidráulico
EHB907FLP
Bolsillos para carretillas elevadoras
EHB907TR17
Travesaño de camión, 17 t,
longitud 3000 mm
longitud 3000 mm
EHB907-LS-PR503-385
Suspensión de carga,
enchufable en las horquillas de las ruedas
enchufable en las horquillas de las ruedas
EHB907TRT412TR01-385
Travesaño básico 880 mm,
Montaje frontal del tractor
Montaje frontal del tractor
EHB907TRT412TR02-385
Travesaño básico 640 mm,
Montaje trasero del tractor
Montaje trasero del tractor
EHB907TRT412TR03 + EHB907TRT412LS03
Capacidad de carga, 8,5 toneladas,
longitud 1070 mm
para EAGLE IV/V
longitud 1070 mm
para EAGLE IV/V
EHB907SPOT02
2 focos LED
Ventajas de su sistema
ACCESO LIBRE AL VEHICULO
¡Trabajar aquí es agradable! Los bajos del vehículo elevado son de libre acceso. Debido a la gran altura de elevación, hay suficiente espacio libre. Las condiciones de iluminación debajo del vehículo son óptimas y se pueden mejorar aún más con proyectores LED adicionales. El trabajo a nivel del suelo garantiza la máxima efectividad gracias a las cortas distancias. Los equipos de taller móviles, como gatos para transmisiónes, mesas de elevación, etc., se pueden posicionar cómodamente bajo el vehículo. Para trabajar en las ruedas o frenos, simplemente coloque el vehículo sobre los caballetes de apoyo a la altura deseada.
Se pueden realizar varios trabajos al mismo tiempo en el vehículo elevado
Un eje del vehículo se posiciona en 2 caballetes de apoyo para trabajar libremente en las ruedas
Bus articulado elevado con 3 travesaños para dejar libres las ruedas
COLUMNAS MÓVILES PARA CADA VEHÍCULO
Puede elegir el sistema de columnas móviles adecuado para sus vehículos entre una gran variedad de modelos. Columnas móviles con capacidades de carga de 2,5 a 15 t cada una; para diámetros de rueda pequeños y grandes; para vehículos comerciales estándar o para vehículos especiales.
Un sistema de elevación consta de 2, 4, 6, 8, 10 ... columnas móviles que se pueden seleccionar a voluntad. Debido a la amplia gama de accesorios, como travesaños para la elevación desde el chasis del vehículo, las columnas móviles son aún más versátiles y flexibles.
Versiones especiales para lavaderos o al aire libre tambien están disponibles.
Columnas móviles EHB905V20DC inalámbrica, capacidad de carga 4 x 5 t, para diámetros de rueda de hasta 2 m

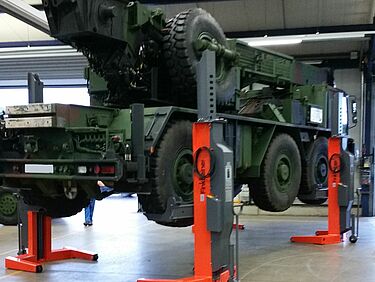

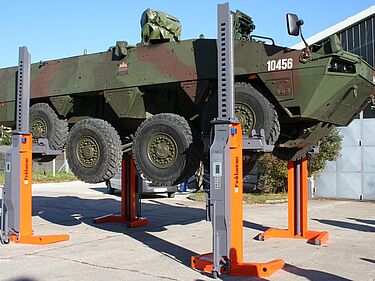

Sistema de elevación Finkbeiner EHB también para vehículos militares blindados
Columnas móviles para la elevación de vehículos aeroportuarios (GSE)
EL TALLER VARIABLE
El espacio de taller existente sigue siendo versátil. Las columnas móviles se utilizan donde se necesitan, en el interior o al aire libre. Por lo tanto, las columnas móviles EHB se pueden utilizar de forma extremadamente flexible.

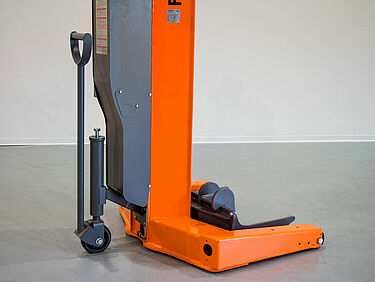

Columna EHB907 fácil de mover por una sola persona
Si las columnas no son necesarias, se pueden retirar para ahorrar espacio.
Columnas móviles EHB907V11DC en un taller de autobuses urbanos
RECEPCIÓN SEGURA DEL VEHÍCULO
Las columnas móviles se pueden posicionar rápida y fácilmente en las ruedas del vehículo. La horquilla se ajusta a la rueda y garantiza una segura recepción del vehículo.
Bus articulado con columnas móviles tipo EHB907DC

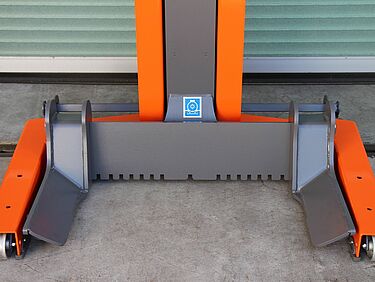

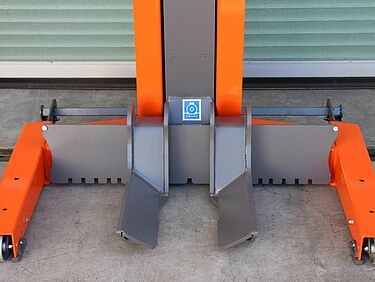

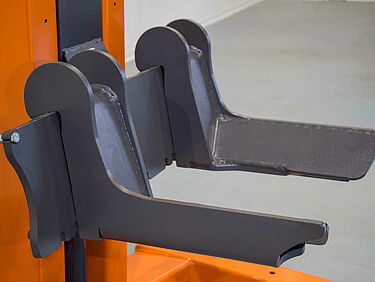

La horquilla de la columna móvil EHB se puede ajustar manualmente para diferentes tamaños de neumáticos
Recepción de un tractor con ayuda de las columnas móviles Finkbeiner tipo EHB905V20DC inalámbricas
RENTABILIDAD
Las columnas móviles no requieren trabajos complejos de cimentación y montaje. Un suelo uniforme y resistente es suficiente para operar con las columnas móviles.
En comparación con los fosos de taller o las plataformas elevadoras estacionarias, las columnas móviles son, con diferencia, la solución más económica.
En un taller pueden operar diversos sistemas de elevación de columnas móviles
Especificaciones técnicas
Datos técnicos
| Nr. artículo | EHB908V14DC01-H | |
| Unidad de elevación | tipo de columna | todas las columnas idénticas |
| número de columnas | 1 | |
| número máximo de columnas | 10 | |
| Soporte de recepción | medio de recepción | horquilla, ajustable |
| capacidad de carga por columna | 8.5 t | |
| Rdiámetro de rueda, min | 550 mm | |
| diámetro de rueda, max | 1490 mm | |
| longitud de la horquilla | 385 mm | |
| Altura | Trayectoria | 1750 mm |
| Altura de elevación | 1850 mm | |
| distancia al suelo | 100 mm | |
| Velocidad | tiempo de elevación | 90 seg. |
| tiempo de descenso (con carga) | 90 seg. | |
| Accionamiento | tipo de accionamiento | electrohidráulico |
| motor | DC corriente continua | |
| potencia del motor por columna | 2.2 KW | |
| Fuente de alimentación | tipo de fuente de alimentación | a baterias |
| tipo de batería | ciclo profundo, sin mantenimiento | |
| capacidad de la batería por columna | 80 Ah | |
| ciclos de elevación a plena carga | 15 | |
| fusible eléctrico, por columna | 2.5 A | |
| voltaje total de las baterias | 24 V | |
| longitud del cable de carga | 10 m | |
| concepto de carga | EasyCharge | |
| voltaje de carga | 230 V | |
| frecuencia de la red | 50 Hz | |
| tiempo de carga | 8 h | |
| Comunicación | por radio, inalámbrico | |
| Manejo | tipo de manejo | manejo en cada columna |
| control | todas, individual, por eje, modo de grupo | |
| control | electrónico | |
| Arranque suave | sí | |
| Regulación | sincronización | válvula proporcional, infinitamente variable |
| Chasis | Chasis | en cada columna |
| tipo de chasis delante | 2 ruedas delanteras, fijas | |
| tipo de chasis detrás | 1 timón de dirección con rueda, retráctil por peso, con freno de estacionamiento | |
| distancia al suelo delante | 15 mm | |
| distancia al suelo detrás | 35 mm | |
| Aseguracion de la carga | Aseguracion de la carga | hidráulica y mecánica |
| Dimensiones | longitud | 1200 mm |
| ancho | 1365 mm | |
| altura | 2255 mm | |
| altura de la horquilla | 100 mm | |
| peso | peso por columna | 580 kg |
| Tipo de protección | IP54 | |
| Tratamiento de la superficie | Tipo de tratamiento superficial | recubrimiento en polvo |
| color | naranja RAL2004 / gris RAL7015 |
