Elevador de 2 columnas estacionario - TPL7500
TPL7500
Nr. artículo: TPL7500 | Ficha técnica: Descargar
Elevador estacionario de 2 columnas con una capacidad de carga 7,5 t adecuado para turismos, furgonetas y vehículos industriales ligeros, así como para vehículos eléctricos. Elevador tiene un área de recepción única con una longitud con el brazo estirado de hasta 4600 mm. Ahorro de espacio gracias a la disposición de los brazos articulados, brazos deslizantes compactos. Brazos telescópicos con rodamientos para su fácil desplazamiento. La instalación de las columnas de elevación se realiza de forma independiente sin conexiones transversales en la parte inferior y superior.
Detalles del producto
Imágenes del producto
Accesorios
TPL7500-FM07
Juego de espigas, acero inoxidable
TPL7500-SWE250
Extensiones del brazo soporte,
250 mm, 7,5 t
250 mm, 7,5 t
TPL7500-SWE400
Extensiones del brazo de soporte,
400 mm, 5 toneladas
400 mm, 5 toneladas
TPL7500-WF1250
horquillas de 4 ruedas, 5 t,
hasta Ø de rueda 740 mm
hasta Ø de rueda 740 mm
TPL7500-LS03
Lastaufnahmesatz
für VW ID Baureihe
für VW ID Baureihe
TPL7500-LS04
Lastaufnahmesatz
z.B. für Mercedes-Benz G-Klasse
z.B. für Mercedes-Benz G-Klasse
TPL7500-LS06
Lastaufnahmesatz
für Transporter
für Transporter
TPL7500-LA100
2 distanciadores 100 mm
TPL7500-LA200
2 distanciadores 200 mm
TPL7500-LA300
2 distanciadores 300 mm
TPL7500-LAH
Soporte para
soportes y separadores
soportes y separadores
TPL7500-UG
Guías en forma de U para protección antideslizante
TPL7500-RP01-4
Placas de goma planas insertables
TPL7500-SPOT04
Foco LED
TPL7500-TH
Bandeja de almacenamiento
TPL7500-SH
Soporte para latas
Ventajas de su sistema
COLUMNAS DE ELEVACIÓN DE LIBRE POSICIONAMIENTO
El ancho de entrada del elevador de 2 columnas TPL se puede seleccionar libremente, dependiendo del área de aplicación y de los vehículos a elevar.
De individual instalación y ancho de entrada posible dependiendo de las necesidades del cliente
CONCEPTO ÚNICO DE BRAZOS ARTICULADOS

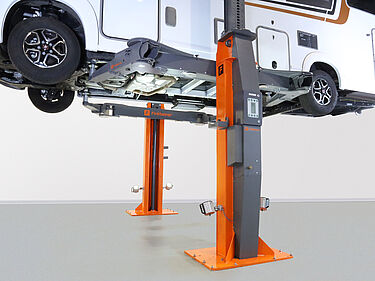

El concepto especial de los brazos articulados permite la recepción de una gran variedad de vehículos, desde turismos hasta camiones ligeros. Los brazos articulados cubren un amplio rango de recepción, adecuado para distancias de rueda cortas o largas. Con las extensiones giratorias opcionales de los brazos articulados, también se pueden alcanzar puntos de recepción de difícil acceso.
Los brazos articulados se pueden recoger hacia su interior

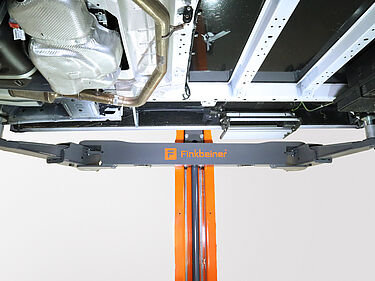

Brazos articulados completamente extendidos
Extensiones giratorias de los brazos articulados (+250 mm), altura de recepción < 100 mm
El bloqueo hidráulico del brazo articulado evita su torsión involuntaria, de forma continua sin anclajes mecánicos
Especificaciones técnicas
Datos técnicos
| Nr. artículo | TPL7500 | |
| Unidad de elevación | número de columnas | 2 |
| Soporte de recepción | medio de recepción | 4 brazos articulados, simétricos |
| capacidad de carga | 7.5 t | |
| longitud del brazo delantero, min | 565 mm | |
| longitud del brazo delantero, max | 1250 mm | |
| longitud del brazo trasero, min | 565 mm | |
| longitud del brazo trasero, max | 1250 mm | |
| distancia de recepción | 4600 mm | |
| diámetro soporte de recepción | 120 mm | |
| Altura | Trayectoria | 1900 mm |
| Altura de elevación | 2090 mm | |
| altura de recepción, min | 130 mm | |
| altura de ajuste del soporte de recepción | 60 mm | |
| altura máxima | 4780 mm | |
| Velocidad | tiempo de elevación (con carga nominal) | aprox. 60 seg |
| tiempo de descenso (con carga nominal) | aprox. 45 seg (según la carga) | |
| Accionamiento | tipo de accionamiento | electrohidráulico |
| motor | corriente alterna trifásica | |
| potencia del motor por columna | 2.2 KW | |
| Fuente de alimentación | conexión eléctrica por columna | 400V/3Ph+N+PE/50Hz |
| fusible eléctrico | 16 A | |
| Comunicación | por radio, inalámbrico | |
| Manejo | tipo de manejo | manejo en cada columna |
| control | electrónico | |
| Arranque suave | sí | |
| Regulación | sincronización | válvula proporcional, infinitamente variable |
| Aseguracion de la carga | Aseguracion de la carga | hidráulica y mecánica |
| Dimensiones | ancho de entrada | 2500 mm - 3000 mm (variable) |
| peso | 1900 kg | |
| Tipo de protección | IP54 | |
| Carga del suelo | calidad del suelo, resistencia del hormigón | C20/25, 200 mm minimal |
| Tratamiento de la superficie | Tipo de tratamiento superficial | recubrimiento en polvo |
| color | naranja RAL2004 / gris RAL7015 |
